معرفی نرمافزار STM32 Universal Toolbox: دستیار هوشمند محاسبه رجیسترهای میکروکنترلر
یکی از چالشهای همیشگی در توسعه سیستمهای نهفته (Embedded Systems) و طراحی درایورهای قدرت با میکروکنترلرهای STM32، درگیری مداوم با فرمولهای پیچیده دیتاشیت و محاسبه مقادیر دقیق برای رجیسترهاست. از تنظیم فرکانس دقیق PWM گرفته تا محاسبه حیاتیِ زمانمرده (Dead-Time) برای ماسفتها و بهینهسازی زمان تبدیل سنسورهای آنالوگ، یک اشتباه محاسباتی کوچک میتواند به قیمت سوختن سختافزار یا ناپایداری سیستم تمام شود.
برای حل این چالش، نرمافزار STM32 Universal Toolbox توسعه یافته است؛ یک جعبهابزار قدرتمند، سریع و با رابط کاربری مدرن که تمام محاسبات پیچیده تایمرها و ADC را تنها با یک کلیک برای شما انجام میدهد.
ویژگیهای کلیدی نرمافزار
این نرمافزار در قالب سه بخش (تب) مجزا، پرکاربردترین نیازهای یک برنامهنویس STM32 را پوشش میدهد:

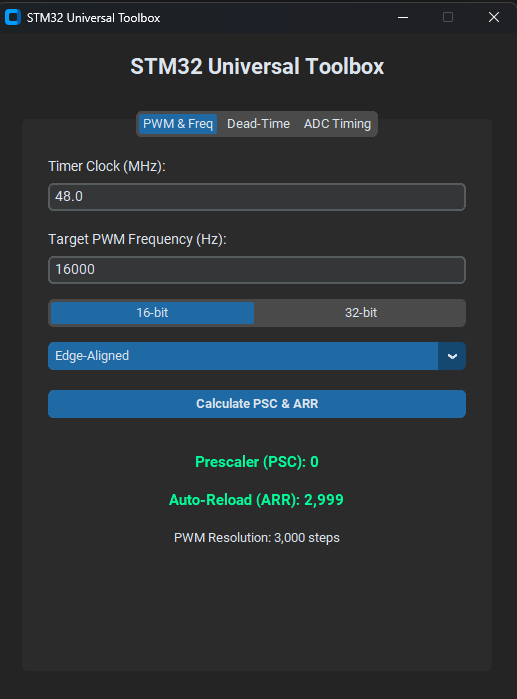

۱. محاسبهگر فرکانس و رزولوشن تایمر (PWM & Frequency)
تنظیم دقیق فرکانس سوئیچینگ بدون از دست دادن رزولوشن، هنر یک مهندس الکترونیک قدرت است.
- پشتیبانی از تایمرهای ۱۶ و ۳۲ بیتی: الگوریتم نرمافزار با در نظر گرفتن محدودیت ۱۶ بیتی رجیستر Prescaler (PSC)، بهینهترین مقادیر را برای رسیدن به بالاترین رزولوشن ممکن در رجیستر Auto-Reload (ARR) پیشنهاد میدهد.
- پشتیبانی از مدهای Edge-Aligned و Center-Aligned: فرمولهای محاسباتی با توجه به نوع همترازی تایمر (که در کنترل موتورهای براشلس بسیار حیاتی است) بهطور خودکار تغییر میکنند.

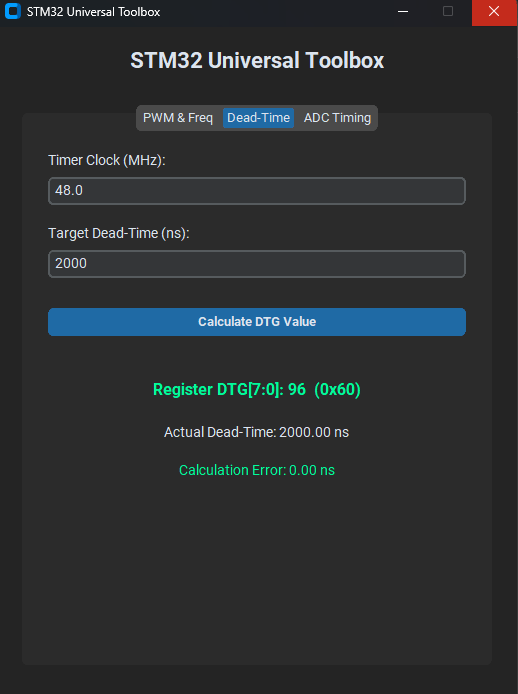

۲. محاسبهگر زمانمرده (Dead-Time Calculator)
یکی از پیچیدهترین بخشهای رفرنس منوال STM32، الگوریتم ۸ بیتی رجیستر BDTR (بهویژه بیتهای DTG) برای تولید Dead-Time در تایمرهای پیشرفته (Advanced Timers) است.
- پوشش جامع: این بخش بر اساس ساختار چندتکهای (Piecewise) سختافزار ST نوشته شده و برای تمامی میکروکنترلرهای این خانواده (از سری F0 تا H7) کاملاً معتبر است.
- حداکثر امنیت سختافزاری: تنها کافیست کلاک تایمر و زمانمرده هدف خود را (بر حسب نانوثانیه) وارد کنید تا نرمافزار دقیقترین مقدار هگزادسیمال رجیستر، زمانمرده فیزیکی تولیدشده و میزان خطای محاسباتی را به شما نمایش دهد تا از اتصال کوتاه (Shoot-through) در پل-اچ (H-Bridge) جلوگیری شود.

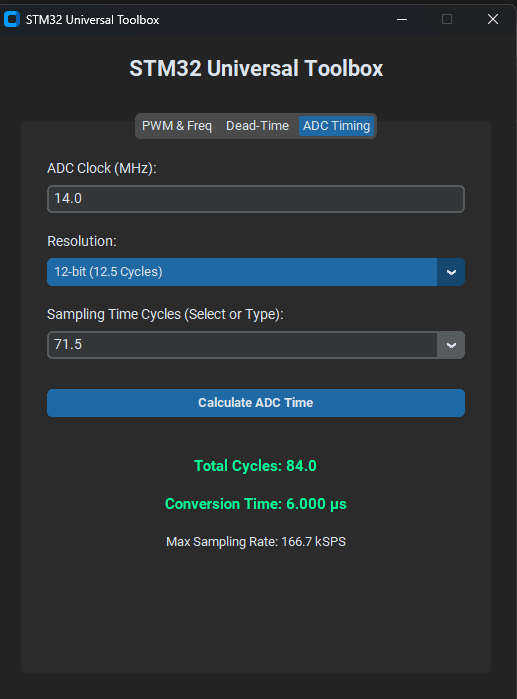

۳. محاسبهگر زمان تبدیل آنالوگ به دیجیتال (ADC Timing)
در سیستمهای کنترل بلادرنگ، تداخل زمان خواندن سنسورها با لوپ کنترلی یک فاجعه است.
- انعطافپذیری کامل: با وارد کردن کلاک ADC، انتخاب رزولوشن (۶ تا ۱۲ بیت) و تعیین سایکلهای نمونهبرداری (Sampling Time)، میتوانید زمان دقیق تبدیل هر کانال را به میکروثانیه به دست آورید.
- ورودی آزاد: برخلاف ابزارهای محدود، میتوانید مقادیر Sampling Time مخصوص هر خانواده از میکروکنترلرها را (مثلاً 1.5 یا 71.5) بهصورت دستی وارد کرده یا از لیست کشویی انتخاب کنید. همچنین نرمافزار حداکثر نرخ نمونهبرداری (Max Sampling Rate) را نیز به شما نمایش میدهد.
اجرا بدون نیاز به نصب (Portable)
برای استفاده از این نرمافزار هیچ نیازی به نصب پایتون یا کتابخانههای جانبی ندارید. این ابزار بهصورت یک فایل اجرایی مستقل (.exe) کامپایل شده است که میتوانید آن را همیشه در فلشمموری خود به همراه داشته باشید و روی هر سیستمی با یک دابلکلیک اجرا کنید.
دانلود نرم افزار STM32 Universal Toolbox
امیدواریم این ابزار قدرتمند، سرعت و دقت شما را در توسعه پروژههای پیچیده الکترونیک و سیستمهای نهفته افزایش دهد.
