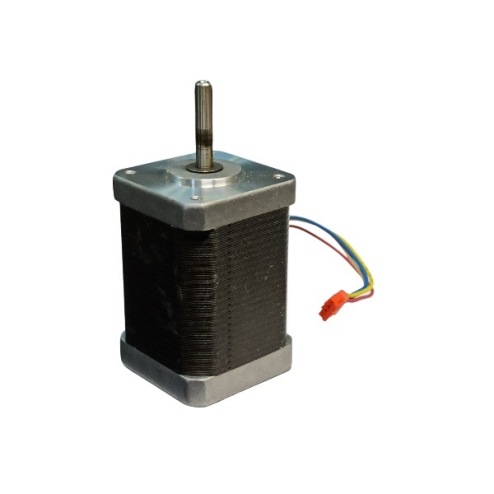

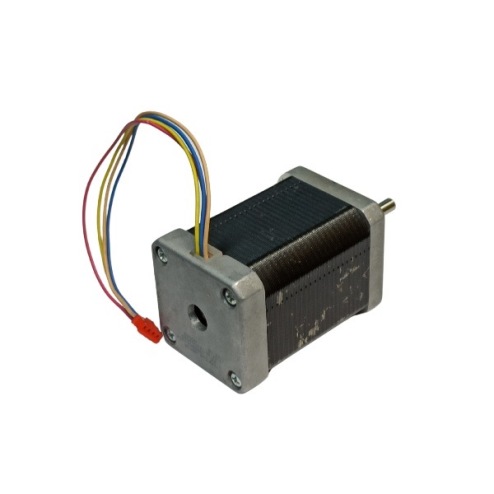

استپ موتور نما 17 دو فاز 1/8 درجه گشتاور 7 کیلوگرم سانتی متر 4 سیم 17HDB401-01N برند MOONS استوک​​​​​​​

ارسال پیام
ارتباط با ما

قیمت تکی: 700 هزار تومان
قیمت 3+: 600 هزار تومان​​​​​​​​​​​​​​
موجود در انبار( جهت خرید با شماره 09217735171 تماس بگیرید.)

توضیحات بیشتر

عنوان محصول:
موتور پله‌ای MOONS مدل 17HDB401-01N – فریم NEMA 17، دو فاز، زاویه گام 1.8 درجه، گشتاور ۷ کیلوگرم‌سانتی‌متر (موجود در انبار)
توضیحات فنی:
موتور پله‌ای دقیق MOONS سری 17HDB401-01N با استاندارد فریم NEMA 17، راهکاری ایده‌آل برای کاربردهایی است که نیازمند دقت حرکتی بالا، پایداری مکانیکی و عملکرد قابل اتکا در محیط‌های صنعتی و نیمه‌صنعتی می‌باشند. این موتور از نوع دو فاز (Bipolar) با زاویه گام 1.8 درجه (معادل ۲۰۰ پالس در هر دور چرخش) بوده و با چهار سیم خروجی ارائه می‌شود.
مشخصات کلیدی:
برند: MOONS (معتبر در زمینه سیستم‌های حرکتی دقیق)
مدل: 17HDB401-01N
فریم: NEMA 17
ساختار: دو فاز، ۴ سیم، بای‌پولار (Bipolar)
زاویه گام: ۱.۸ درجه
گشتاور نگهدارنده: حدود ۷ کیلوگرم‌سانتی‌متر (معادل ۰.۸۵ نیوتن‌متر)
جریان نامی هر فاز: ۱.۴ آمپر
مقاومت هر فاز: تقریبی ۳.۲ اهم
قطر محور (شفت): ۵ میلی‌متر
طول بدنه: حدود ۶۳ میلی‌متر
وزن: تقریباً ۵۵۰ گرم
کاربردهای پیشنهادی:
پرینترهای سه‌بعدی و دستگاه‌های حکاکی/برش لیزری
رباتیک، اتوماسیون صنعتی و سیستم‌های موقعیت‌یاب
تجهیزات آزمایشگاهی، اندازه‌گیری و ابزار دقیق
ماشین‌های CNC کوچک و سیستم‌های حرکتی کنترل‌شده با دقت بالا
ملاحظات فنی و توصیه‌ها:
به‌منظور راه‌اندازی صحیح، استفاده از درایور استپ موتور بای‌پولار با قابلیت تأمین جریان حداقل ۱.۴ آمپر الزامی است.
این موتور با اکثر کنترل‌رهای صنعتی و توسعه‌ای از قبیل آردوینو، ESP32، STM32 و کنترلرهای CNC سازگاری دارد.
برای دستیابی به عملکرد نرم‌تر و دقت بالاتر، توصیه می‌شود از حالت میکرواستپینگ (Microstepping) با نسبت‌هایی مانند ۱/۸ یا ۱/۱۶ گام استفاده شود.
