آموزش راه‌اندازی سنسور مجاورت القایی LJ12A3-4-Z/BX با میکروکنترلر STM32

معرفی سنسور مجاورت القایی



سنسورهای مجاورت القایی (Inductive Proximity Sensors) برای تشخیص اجسام فلزی بدون تماس فیزیکی استفاده می‌شوند. این سنسورها در اتوماسیون صنعتی، کنترل موقعیت، و ایمنی کاربرد گسترده‌ای دارند.

یکی از سنسورهای رایج در بازار، مدل LJ12A3-4-Z/BX است که در این مقاله نحوه اتصال و استفاده از آن با STM32 را آموزش می‌دهیم.

آموزش راه‌اندازی سنسور مجاورت القایی LJ12A3-4-Z/BX با میکروکنترلر STM32

ویژگیمقدار
ولتاژ کاری6 تا 36 ولت DC
نوع خروجیNPN (Open Collector)
فاصله تشخیص4 میلی‌متر (برای آهن)
جریان خروجی ماکزیممحدود 300 میلی‌آمپر
قطر بدنه12 میلی‌متر
وضعیت خروجیفعال = خروجی به زمین متصل می‌شود



نحوه عملکرد سنسور



در حالت عادی که فلزی در مقابل سنسور نیست، خروجی سنسور شناور (pull-up نشده) یا در سطح بالا قرار دارد. وقتی جسم فلزی به سنسور نزدیک شود، خروجی NPN open-collector به زمین وصل شده و سطح آن LOW می‌شود. بنابراین، شما باید یک مقاومت pull-up روی خروجی قرار دهید تا بتوانید وضعیت HIGH/LOW را در میکروکنترلر بخوانید.

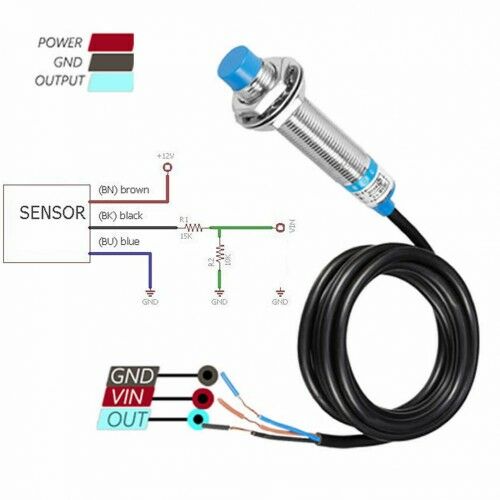

نحوه اتصال سنسور به STM32



پایه‌های سنسور:

  • قهوه‌ای (Brown): تغذیه مثبت (VCC)

  • آبی (Blue): زمین (GND)

  • مشکی (Black): خروجی NPN



توجه: تغذیه سنسور با ولتاژ 12 ولت انجام می‌شود، ولی خروجی آن نباید مستقیماً به پایه‌های 3.3 ولتی STM32 متصل شود مگر با رعایت نکات حفاظتی.

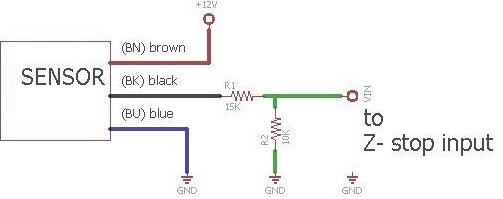

مدار حفاظتی برای اتصال به STM32



با توجه به آن که خروجی سنسور 12 ولت خواهد بود، اتصال خروجی به پایه میکروکنترلر باید با استفاده  از تقسیم مقاومتی، اپتوکوپلر و یا دیود زنر انجام شود.



آموزش راه‌اندازی سنسور مجاورت القایی LJ12A3-4-Z/BX با میکروکنترلر STM32

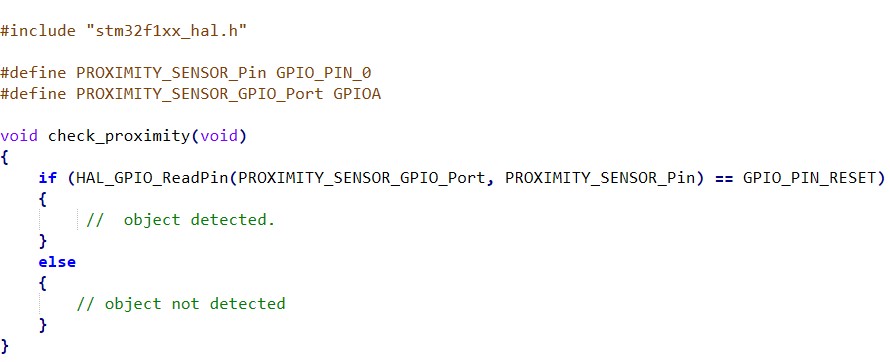

سورس کد مورد نیاز





آموزش راه‌اندازی سنسور مجاورت القایی LJ12A3-4-Z/BX با میکروکنترلر STM32



نکات ایمنی مهم



  1. ولتاژ تغذیه سنسور را مستقیماً به 3.3 ولت یا 5 ولت STM32 وصل نکنید.

    • سنسور به 12V DC نیاز دارد.

  2. خروجی NPN را مستقیماً به GPIO میکروکنترلر متصل نکنید.

    • همیشه از pull-up و مقاومت محافظ استفاده کنید.

  3. در صورت نیاز به ایزولاسیون کامل (در محیط‌های صنعتی)، از اپتوکوپلر استفاده کنید.

  4. جریان خروجی سنسور را در نظر بگیرید.

    • خروجی آن قادر به تحمل جریان تا 300mA است، اما در استفاده با میکروکنترلر جریان بسیار کم (چند µA) لازم است.

  5. از نوسانات ولتاژ جلوگیری کنید.

    • در ورودی تغذیه سنسور یک خازن 100nF و یک خازن 10µF قرار دهید.




نتیجه‌گیری



سنسور مجاورت القایی LJ12A3-4-Z/BX ابزاری ساده و مؤثر برای تشخیص اجسام فلزی در فاصله کوتاه است. راه‌اندازی آن با میکروکنترلر STM32 بسیار ساده است، به شرط آنکه به نکات الکتریکی و ایمنی توجه شود. اگر در محیط‌های صنعتی یا دارای نویز فعالیت می‌کنید، استفاده از اپتوکوپلر برای ایزولاسیون پیشنهاد می‌شود.



PROXIMITY_SENSOR.rar



امیدواریم از این آموزش استفاده برده باشید!
