در دنیای رو به رشد الکترونیک و پردازش سیگنال، فیلترهای دیجیتال نقشی محوری در شکل‌دهی و خالص‌سازی اطلاعات دارند. در میان انواع فیلترهای دیجیتال، فیلتر پاسخ ضربه محدود (Finite Impulse Response - FIR) به دلیل ویژگی‌های منحصر به فرد خود، جایگاه ویژه‌ای در طراحی سیستم‌های نهفته (Embedded Systems) پیدا کرده است.
اگر دستگاهی دارید که نیاز به پردازش دقیق سیگنال (اعم از صدا، داده‌های سنسور یا تصاویر) دارد، احتمالاً فیلتر FIR یک جزء حیاتی در هسته نرم‌افزاری یا سخت‌افزاری آن است.
فیلتر FIR چیست و چرا در سیستم‌های نهفته محبوب است؟

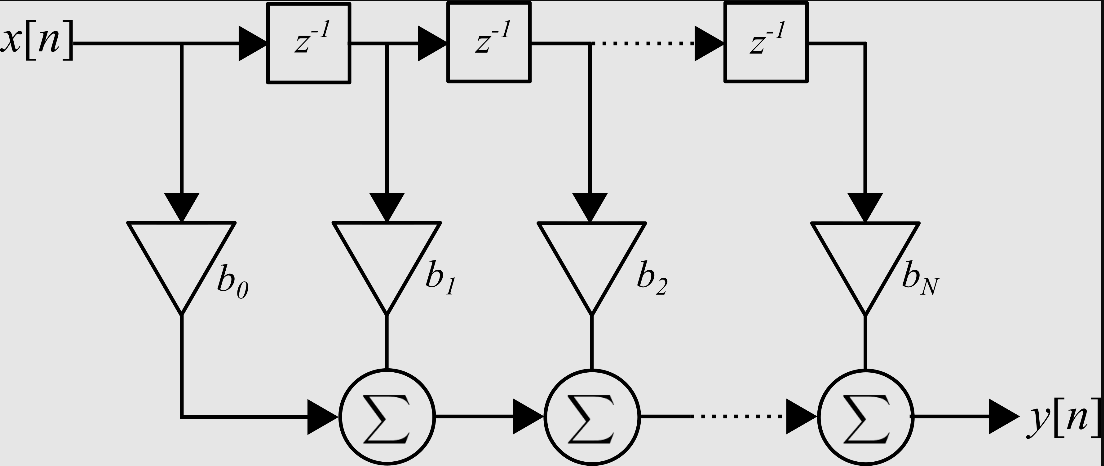

فیلتر FIR نوعی فیلتر دیجیتال است که خروجی آن تنها به نمونه‌های ورودی فعلی و گذشته وابسته است. به عبارت دیگر، بر خلاف فیلترهای IIR (پاسخ ضربه نامحدود)، فیلتر FIR از بازخورد (Feedback) استفاده نمی‌کند.
این عدم استفاده از بازخورد، دو مزیت حیاتی را برای سیستم‌های نهفته به همراه دارد:
پایداری ذاتی (Inherent Stability): فیلترهای FIR همواره پایدار هستند. این موضوع نیاز به تحلیل پیچیده پایداری را از بین می‌برد و تضمین می‌کند که خروجی فیلتر تحت هیچ شرایطی دچار نوسان یا ناپایداری‌های غیرقابل کنترل نخواهد شد. این ویژگی برای دستگاه‌هایی که باید برای مدت طولانی بدون خطا کار کنند (مانند دستگاه‌های صنعتی یا پزشکی) ضروری است.
فاز خطی کامل (Perfect Linear Phase): فیلترهای FIR را میتوان به گونه‌ای طراحی کرد که تأخیر یکسانی را برای تمام فرکانس‌ها اعمال کنند. به این پدیده فاز خطی گفته می‌شود. فاز خطی باعث می‌شود که شکل موج سیگنال پس از فیلتر شدن تغییر نکند و اعوجاج فازی (Phase Distortion) رخ ندهد. این امر در حوزه‌هایی مانند پردازش صدا و انتقال داده که حفظ وفاداری سیگنال بسیار مهم است، یک مزیت بزرگ محسوب می‌شود.
کاربردهای فیلتر FIR در سیستم‌های نهفته
فیلتر FIR به دلیل پایداری و کنترل دقیق بر مشخصات فاز، در طیف گسترده‌ای از حوزه‌ها به کار گرفته می‌شود:
| حوزه کاربرد | مثال‌های خاص استفاده از فیلتر FIR |
| پردازش صدا و آکوستیک | اکولایزرها (Equalization): تنظیم دقیق پاسخ فرکانسی بلندگوها و میکروفون‌ها. کراس‌اورهای دیجیتال: تقسیم سیگنال صوتی به باندهای فرکانسی مختلف برای درایورهای اسپیکر. |
| مخابرات و رادیوی نرم‌افزاری (SDR) | فیلترهای تطبیق‌یافته (Matched Filtering): بهینه‌سازی تشخیص سیگنال در گیرنده. شکل‌دهی طیف (Pulse Shaping): کنترل پهنای باند و کاهش تداخل بین نمادها (ISI). |
| سیگنال‌های سنسوری و پزشکی | حذف نویز: فیلتر کردن نویزهای فرکانس بالا از داده‌های سنسورهای شتاب‌سنج یا دما. پردازش ECG/EEG: حذف تداخلات و آرتیفکت‌های (Artifacts) ناخواسته از سیگنال‌های حیاتی بدن. |
| کنترل صنعتی و رباتیک | هموارسازی داده‌ها: کاهش نوسانات در ورودی‌های حسگر برای سیستم‌های کنترل حلقه بسته (Closed-Loop Control) جهت جلوگیری از واکنش‌های بیش از حد. |
| پردازش تصویر (2D Filtering) | استفاده در فیلترهای دو بُعدی برای تار کردن تصویر (Low-Pass) یا آشکارسازی لبه‌ها (High-Pass) در دوربین‌ها و سیستم‌های بینایی ماشین. |
متداول‌ترین کاربرد فیلتر FIR: خالص‌سازی و حذف نویز سیگنال
اگر بخواهیم تنها به رایج‌ترین و پرکاربردترین استفاده از فیلتر FIR در سیستم‌های نهفته اشاره کنیم، آن مورد عبارت است از:
"کاهش نویز و هموارسازی داده‌ها (Low-Pass Filtering)"
تقریباً هر سیستم نهفته‌ای که یک سیگنال آنالوگ را از طریق مبدل آنالوگ به دیجیتال (ADC) نمونه‌برداری می‌کند، با مشکل نویز فرکانس بالا مواجه است. نویزهای الکتریکی، لرزش‌ها یا داده‌های نمونه‌برداری شده تصادفی (به اصطلاح نویز حرارتی) همگی می‌توانند دقت سنسور را کاهش دهند.
در این حالت، فیلتر FIR به عنوان یک فیلتر پایین گذر (Low-Pass Filter) عمل می‌کند. ساده‌ترین شکل آن، فیلتر میانگین متحرک (Moving Average Filter) است که یک نمونه خاص از فیلتر FIR محسوب می‌شود.
عملکرد:
فیلتر FIR با میانگین‌گیری وزنی از تعداد محدودی از نمونه‌های ورودی اخیر، عملاً نویزهای سریع و پرشتاب را حذف کرده و یک سیگنال خروجی هموار و تمیز ارائه می‌دهد که برای الگوریتم‌های کنترل، نمایشگرها یا تحلیل‌های بعدی بسیار قابل اعتمادتر است.
نتیجه‌گیری:
فیلترهای FIR به دلیل تضمین پایداری و امکان دستیابی به فاز خطی، ابزارهای ضروری برای مهندسان سیستم‌های نهفته هستند. در حالی که طراحی‌های پیچیده‌تر در مخابرات و صدا اهمیت دارند، متداول‌ترین کاربرد آن‌ها در سیستم‌های نهفته، وظیفه بنیادین خالص‌سازی و کاهش نویز از سیگنال‌های سنسورها است تا از صحت و دقت عملکرد دستگاه اطمینان حاصل شود.
بعد از این که به کمک ابزارهای مناسب مانند متلب و ... ضرایب یک فیلتر FIR را به دست آوردیم، به کمک کتابخانه زیر که شامل مثالی از استفاده از آن نیز هست میتوان فیلتر FIR را در میکروکنترلر خود پیاده سازی کنیم.
امیدواریم از این آموزش استفاده برده باشید!
